El jack DC DC-022K es el conector que necesitas para darle una entrada de alimentación profesional a una caja o gabinete. Se instala en un agujero del panel y se ajusta con su tuerca, de modo que el cable del adaptador se enchufa desde afuera y las conexiones quedan protegidas por dentro. Su medida de 5.5 x 2.1 mm es la más común en fuentes de 5V, 9V y 12V, por lo que funciona con la mayoría de los adaptadores de pared.
Contenido
Aplicaciones
- Cajas de proyectos con Arduino y ESP32.
- Fuentes y cargadores armados en gabinete.
- Controladores de tiras LED y paneles de iluminación.
- Equipos de audio y pedales de efectos.
- Sistemas solares portátiles y bancos de baterías.
- Kits educativos de electrónica.
Características

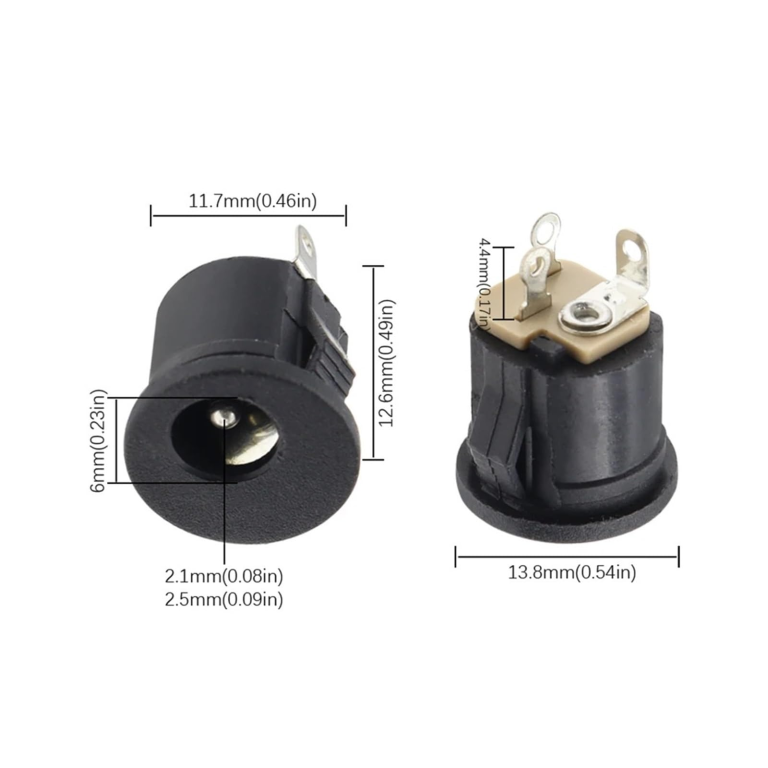

- Modelo: DC-022K.
- Tipo: jack hembra de alimentación para panel.
- Medida: 5.5 mm exterior x 2.1 mm pin central.
- Fijación: cuerpo roscado con tuerca.
- Terminales: para soldar.
- Uso típico: alimentación DC de bajo voltaje.
Cómo instalarlo
- Perfora el panel con el diámetro adecuado para el cuerpo roscado del conector.
- Inserta el jack desde afuera y ajusta la tuerca desde adentro.
- Identifica los terminales: el pin central suele ser el positivo y el contacto exterior el negativo.
- Suelda los cables hacia tu circuito y protégelos con termocontraíble.
- Verifica la polaridad con un multímetro conectando tu fuente antes de alimentar el circuito.
Polaridad: la regla de oro
La mayoría de los adaptadores usan el centro positivo, pero no todos. Revisa el símbolo de polaridad impreso en tu fuente antes de conectarla. Para proteger tu proyecto contra una conexión invertida, agrega un diodo en serie o un circuito de protección con MOSFET: un error de polaridad puede dañar un microcontrolador al instante.
2.1 o 2.5 mm
Los conectores de 5.5 x 2.1 mm y 5.5 x 2.5 mm se parecen mucho. Un plug de 2.5 mm queda flojo en un jack de 2.1 mm o no hace buen contacto, y viceversa. Verifica la medida de tu adaptador antes de comprar; ante la duda, envíanos una foto por WhatsApp.
Corriente y calentamiento
Estos jacks están pensados para corrientes moderadas. Si tu equipo consume varios amperios, revisa que el conector y los cables soporten esa corriente; un conector sobrecargado se calienta y puede provocar falsos contactos. Para cargas grandes, usa borneras o conectores de potencia.
Acabado profesional
Comparado con dejar un cable colgando de la caja, un conector de panel da un aspecto prolijo y permite desconectar la fuente fácilmente para transportar o guardar el equipo.
Si quieres conocer los tipos de estos conectores, consulta el artículo sobre el conector coaxial de alimentación en Wikipedia.
Ventajas del jack DC para montaje en panel
Un jack DC para montaje en panel queda firme en el gabinete y soporta mejor los tirones del cable que un conector soldado directamente a la placa. Al estar fijado con tuerca, el esfuerzo de enchufar y desenchufar lo absorbe el panel, no las soldaduras, y tu proyecto dura mucho más. También facilita el mantenimiento: si algún día el jack DC se desgasta, lo reemplazas en minutos sin tocar el resto del circuito. Para cajas plásticas delgadas, coloca una arandela para que el ajuste sea más firme. El montaje en panel es la forma más prolija de alimentar cualquier equipo armado en gabinete.
Galería de imágenes
Preguntas frecuentes sobre el jack DC-022K
¿Qué medida tiene?
5.5 x 2.1 mm.
¿Cómo se fija?
Con su cuerpo roscado y tuerca en el panel.
¿Cuál es el positivo?
Normalmente el pin central; verifica tu fuente.
¿Sirve para plugs de 2.5 mm?
No, para esos se necesita un jack de 5.5 x 2.5 mm.
