El módulo AD8232 amplifica y filtra las pequeñas señales eléctricas que produce el corazón y que se captan con electrodos sobre la piel. Su salida analógica puede leerse con un Arduino o ESP32 y graficarse en el plotter serie o en una pantalla, mostrando la forma de onda típica de un electrocardiograma (ECG).
Es una herramienta muy valorada en carreras de ingeniería biomédica, electrónica y mecatrónica para aprender sobre biopotenciales, filtrado y procesamiento de señales.
Contenido
Características
- Chip: AD8232 (front-end para biopotenciales).
- Alimentación: 3,3 V.
- Salida: analógica.
- Detección de electrodo desconectado (LO+ y LO−).
- Conector de 3,5 mm para el cable de 3 derivaciones.

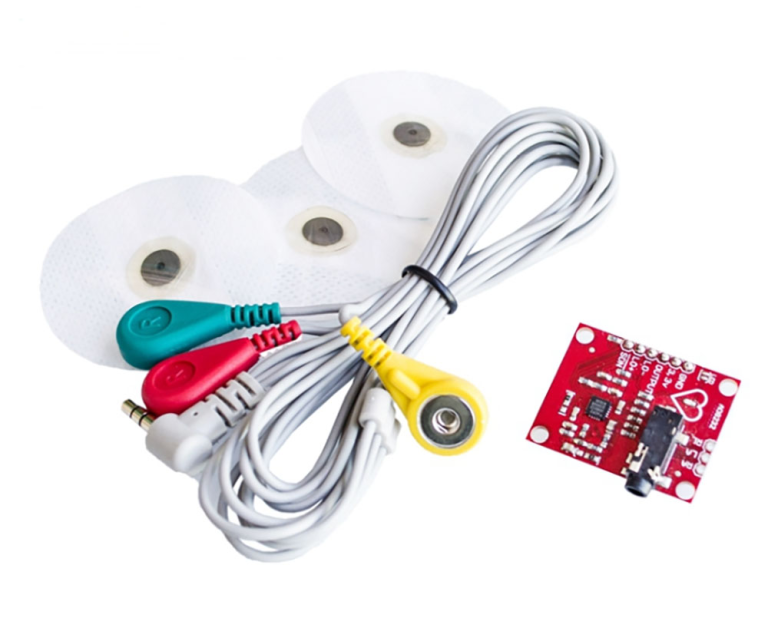

- Incluye cable con broches y electrodos adhesivos.

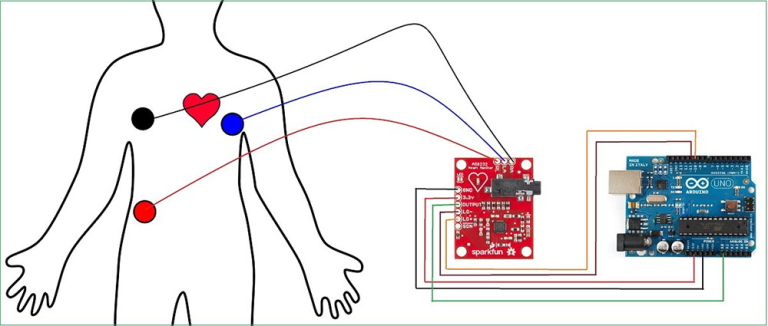

Conexión con Arduino
- 3.3V a 3,3 V y GND a GND.
- OUTPUT a una entrada analógica (A0).
- LO+ y LO− a dos pines digitales para detectar electrodos sueltos.
- Carga un programa que lea A0 y abre el plotter serie.
Para obtener una señal limpia
- Coloca los electrodos según el esquema de derivaciones (por ejemplo, brazos derecho e izquierdo y pierna o abdomen).
- Mantente quieto: el movimiento genera ruido.
- Aleja el circuito de cargadores y fuentes conmutadas; alimenta el Arduino con batería o con una laptop sin conectar a la red.
- Usa electrodos nuevos y piel limpia.
Importante
Es un módulo educativo y de experimentación. No es un dispositivo médico, no está certificado para diagnóstico y no debe usarse para tomar decisiones de salud. Por seguridad, nunca conectes a una persona un circuito alimentado directamente desde la red eléctrica.
Ideas de proyectos
- Visualizador de señal ECG en pantalla.
- Medición de frecuencia de pulso para prácticas.
- Proyectos de procesamiento digital de señales.
- Ferias de ciencia y tesis de ingeniería.
Para conocer más sobre esta señal, consulta el artículo sobre el electrocardiograma en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Módulo Sensor ECG AD8232 con Cable y Electrodos para Arduino, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Módulo Sensor ECG AD8232 con Cable y Electrodos para Arduino, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Aprendizaje en ingeniería
Trabajar con el AD8232 permite entender conceptos como la amplificación diferencial, el rechazo de modo común, los filtros pasa altos y pasa bajos, y la detección de picos para calcular el pulso. Es una base excelente para trabajos prácticos, proyectos de grado y prototipos de monitoreo en el área de la bioingeniería.
Galería de imágenes
Preguntas frecuentes sobre AD8232
¿El AD8232 es un dispositivo médico?
No, es un módulo educativo y no sirve para diagnóstico.
¿Incluye electrodos?
Sí, incluye cable de 3 derivaciones y electrodos adhesivos.
¿Funciona con ESP32?
Sí, con su entrada analógica.
¿Por qué la señal tiene ruido?
Por movimiento, mala colocación de electrodos o interferencia de la red.
