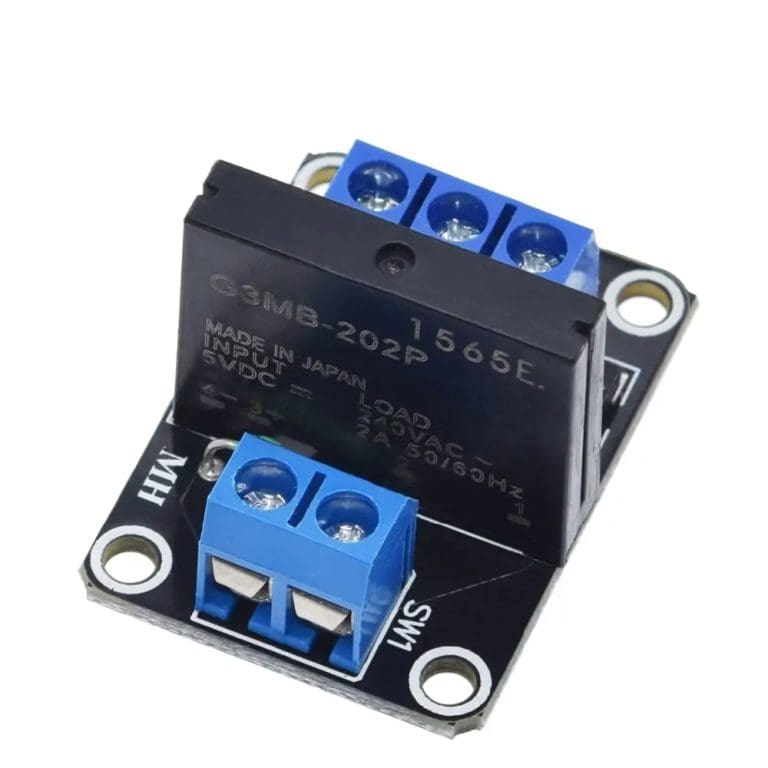

El módulo relé de estado sólido de un canal permite que un Arduino, ESP32 o Raspberry Pi encienda y apague cargas de corriente alterna sin el clic de un relé mecánico. Usa un relé de estado sólido en encapsulado pequeño (habitualmente de la serie G3MB) con su circuito de entrada, LED indicador y borneras.
Es ideal para lámparas, pequeños calefactores, ventiladores y cargas resistivas de baja potencia que se encienden y apagan con frecuencia.
Contenido
Características
- Canales: 1.
- Entrada de control para 5 V (DC+, DC−, CH1).
- Salida para cargas de corriente alterna de unos 100 a 240 V.
- Corriente de salida baja: este tipo de módulos suele estar limitado a unos 2 A por canal (verifica el modelo del SSR de tu unidad).
- LED indicador de canal activo.
- Borneras de tornillo.
A diferencia de lo que indicaba la descripción anterior, no es apto para cargas de 10 A ni para corriente continua: el SSR de estos módulos conmuta solo corriente alterna y de baja intensidad.
Conexión
- DC+ a 5 V, DC− a GND y CH1 al pin de control.
- La carga de corriente alterna va en serie con los bornes de salida.
- Protege el circuito con un fusible acorde a la carga.
Ventajas y limitaciones
- Silencioso y sin desgaste: ideal para conmutaciones frecuentes.
- Solo sirve para corriente alterna; con DC no se apagará.
- Tiene una pequeña corriente de fuga: algunas lámparas LED pueden quedar con un brillo tenue apagadas.
Aplicaciones
- Control de lámparas incandescentes y halógenas pequeñas.
- Calefactores de baja potencia en incubadoras y terrarios.
- Domótica con Arduino y ESP32.
Para conocer más sobre este componente, consulta el artículo sobre el relé de estado sólido en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Módulo Relé de Estado Sólido de 1 Canal 5V para Cargas AC, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Módulo Relé de Estado Sólido de 1 Canal 5V para Cargas AC, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
¿Cuándo elegir un relé de estado sólido?
Si tu proyecto enciende y apaga una carga con mucha frecuencia, como un control de temperatura que conmuta cada pocos segundos, un relé mecánico se desgastaría rápido y haría ruido constante. El relé de estado sólido resuelve ambos problemas. Para cargas grandes, motores o corriente continua, elige un módulo con relé mecánico o un SSR industrial de mayor capacidad.
Galería de imágenes
Preguntas frecuentes sobre módulo relé de estado sólido
¿El módulo relé de estado sólido sirve para corriente continua?
No, solo para cargas de corriente alterna.
¿Qué corriente soporta?
Corrientes bajas, normalmente hasta unos 2 A; para más usa un SSR de mayor capacidad.
¿Hace ruido?
No, no tiene partes móviles.
¿Funciona con ESP32?
En muchos casos sí; verifica que la entrada se active con 3,3 V.
