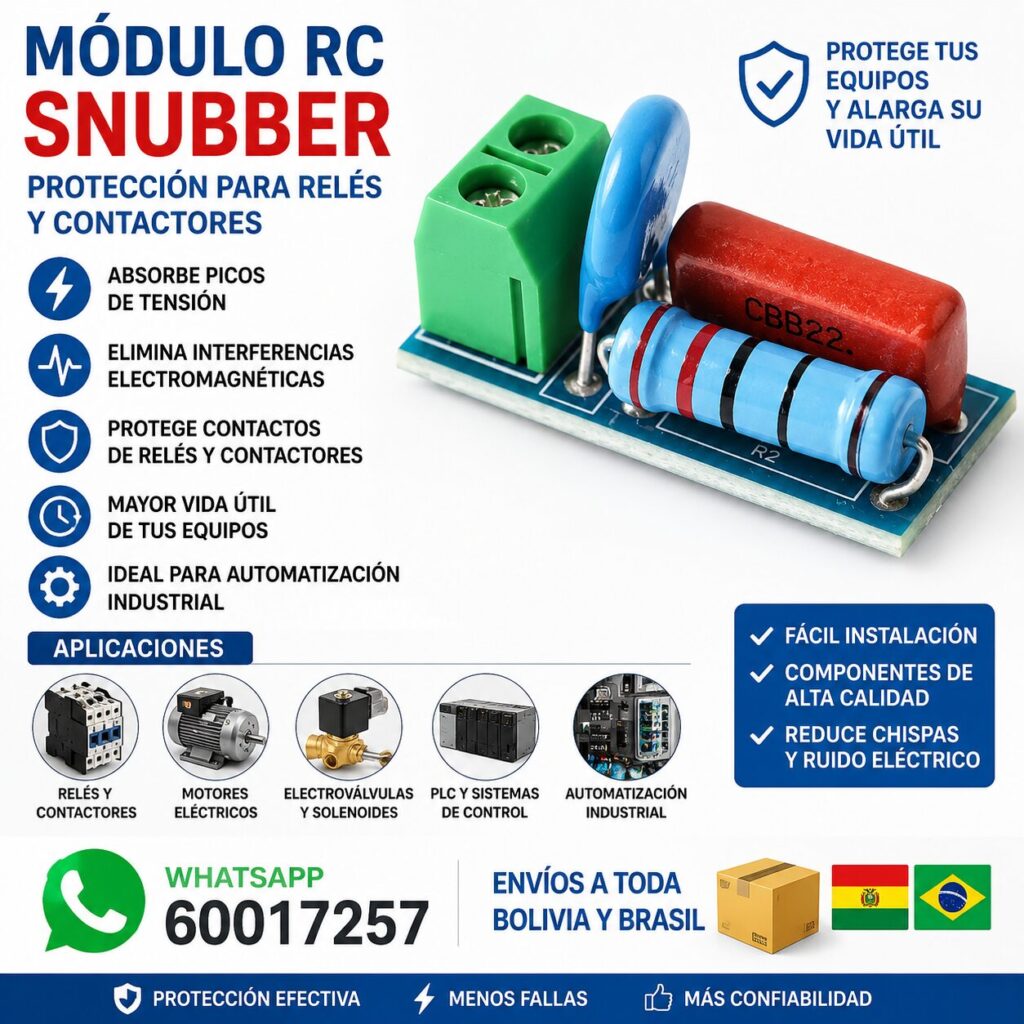

El módulo snubber RC es un pequeño circuito de protección que se instala en los contactos de un relé o directamente en una carga inductiva. Cuando un relé desconecta un motor, una electroválvula o la bobina de un contactor, la energía almacenada en esa bobina genera un pico de voltaje que produce chispas en los contactos e interferencias eléctricas. El snubber absorbe ese pico, protege los contactos y evita que el ruido reinicie tu Arduino, ESP32 o PLC.
¿Cómo funciona un circuito RC snubber?
El módulo tiene una resistencia y un capacitor en serie. Conectado en paralelo con los contactos del relé o con la carga, el capacitor absorbe la energía del pico en el momento de la desconexión y la resistencia la disipa y limita la corriente. El resultado es una conmutación más suave, con menos arco eléctrico y menos ruido que viaje por los cables.
Problemas que soluciona el snubber
- Arduino o ESP32 que se reinicia al activar un relé con un motor o una bomba.
- Contactos de relé quemados o pegados por las chispas.
- Interferencias en pantallas LCD, sensores y comunicaciones.
- Fallas aleatorias en PLC al conmutar contactores.
- Ruido en equipos de audio cercanos a cargas inductivas.
Dónde instalarlo
- Relés que manejan motores, bombas y ventiladores.
- Bobinas de contactores en tableros.
- Electroválvulas y solenoides.
- Transformadores y balastos.
- Equipos de climatización y máquinas con motores.
Características
- Tipo: módulo snubber RC (resistencia + capacitor).
- Conexión: en paralelo a los contactos o a la carga.
- Uso: cargas inductivas en corriente alterna.
- Formato: compacto, fácil de colocar en bornes.
Cómo instalarlo
- Corta la energía antes de trabajar.
- Conecta el módulo en paralelo con los contactos del relé (común y NA) o directamente en los bornes de la carga inductiva.
- Ajusta bien las conexiones y aíslalas.
- Restablece la energía y prueba la conmutación varias veces.
Un detalle importante
Al estar en paralelo con los contactos, el capacitor deja pasar una corriente muy pequeña aun con el relé abierto. Con cargas grandes como motores no se nota, pero con algunas lámparas LED de muy bajo consumo puede provocar un leve brillo o parpadeo con la luz apagada. En esos casos, coloca el snubber directamente sobre la carga inductiva y no sobre una lámpara. Para cargas de corriente continua, como bobinas de relés de 12V o motores DC, la protección más usada es un diodo en antiparalelo.
Por qué vale la pena
Un relé o un contactor con contactos quemados sale más caro que este módulo, y las fallas intermitentes por ruido eléctrico pueden hacerte perder horas de diagnóstico. Instalar un circuito RC en las cargas inductivas es una práctica habitual en tableros industriales que mejora la estabilidad de todo el sistema.
Si quieres conocer más sobre estos circuitos de protección, consulta el artículo sobre el snubber en Wikipedia.
Preguntas frecuentes sobre el módulo snubber RC
¿Por qué mi Arduino se reinicia al activar un relé?
Normalmente por el pico de voltaje de la carga inductiva; el snubber ayuda a reducirlo.
¿Dónde se conecta?
En paralelo con los contactos del relé o con la carga inductiva.
¿Sirve para corriente continua?
Para cargas DC lo habitual es un diodo de protección; este módulo es ideal en corriente alterna.
¿Puede hacer brillar una lámpara LED apagada?
Con algunas LED de muy bajo consumo sí; en ese caso instálalo sobre la carga inductiva.
