El JGB37-3530 es un motor de corriente continua con caja reductora de engranajes metálicos. La reductora convierte la alta velocidad del motor en un giro lento de 12 vueltas por minuto, multiplicando la fuerza en el eje. Por eso puede mover mecanismos, compuertas o plataformas que un motor directo no podría. Funciona con 12V, se controla fácilmente con un driver de motor y su sentido de giro se invierte cambiando la polaridad.
Contenido
Aplicaciones del motorreductor 12V
- Compuertas y dosificadores de alimento o granos.
- Mecanismos de apertura de ventanas, tapas y cortinas.
- Robots y plataformas móviles con carga.
- Exhibidores giratorios y vitrinas.
- Brazos mecánicos y proyectos de robótica educativa.
- Automatización de procesos lentos con Arduino o PLC.

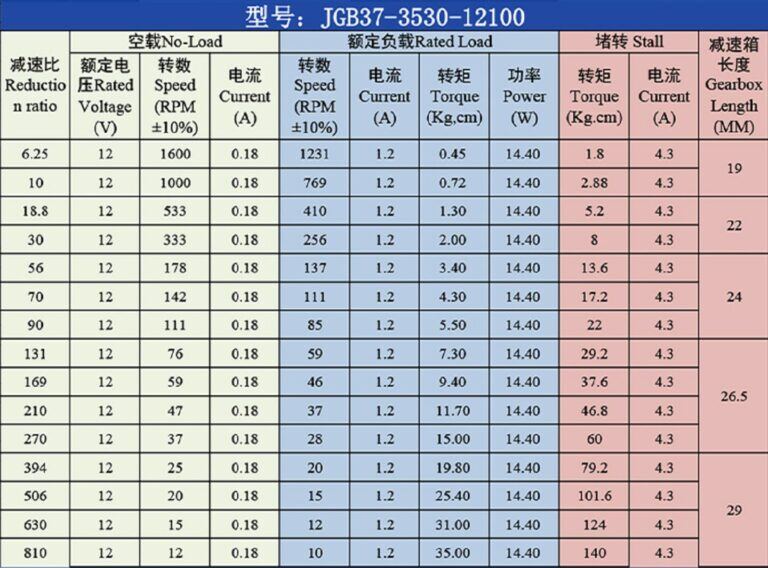

Características
- Modelo: JGB37-3530.
- Voltaje: 12V DC.
- Velocidad de salida: 12 RPM.
- Reductora: engranajes metálicos.
- Diámetro de la caja: 37 mm.
- Eje: 6 mm de diámetro, con cara plana.
- Sentido de giro: reversible invirtiendo la polaridad.
¿Cómo entender el torque?
El torque se expresa normalmente en kg·cm: indica cuántos kilogramos puede sostener el motor a un centímetro del eje. Si colocas un brazo de 10 cm, la fuerza disponible en la punta se divide por 10. Por eso, para mover cargas pesadas conviene usar brazos cortos, poleas o engranajes adicionales. Los motorreductores de 12 RPM de esta serie ofrecen un torque alto gracias a su reducción; si tu aplicación es exigente, consúltanos por WhatsApp con el peso y la distancia y te ayudamos a calcular.
Cómo conectar el JGB37
- Usa una fuente de 12V con corriente suficiente, considerando el pico de arranque.
- Para encender y apagar, usa un relay o un transistor adecuado.
- Para invertir el giro, usa un puente H como el L298N o el BTS7960, o un relay doble inversor.
- Para regular la velocidad, añade un controlador PWM.
- Agrega finales de carrera si el mecanismo tiene posiciones límite, para que el motor no se trabe al llegar al extremo.
Proteger la reductora
Aunque los engranajes son metálicos, una traba brusca o un golpe pueden dañar los dientes. Evita frenar el eje a la fuerza y no superes la carga recomendada. En mecanismos con recorrido limitado, los finales de carrera o un sensor de corriente que detenga el motor al trabarse son muy recomendables. Si el motor queda bloqueado con energía, se calienta y puede quemarse.
Montaje mecánico
Fija el motor por los agujeros roscados de la caja reductora con tornillos del largo correcto, sin que entren demasiado y toquen los engranajes. Usa acoples o poleas que ajusten bien en el eje plano de 6 mm, y alinea el motor con la pieza que mueve para que el eje no reciba esfuerzos laterales excesivos.
Ventaja frente a motores directos
Intentar mover una carga pesada con un motor rápido y sin reducción hace que el motor se trabe, se caliente y se queme. Un motorreductor entrega la fuerza justo donde se necesita y a la velocidad adecuada, con un consumo menor y un movimiento más controlado.
Si quieres aprender más sobre los fundamentos de estos componentes, consulta el artículo sobre electrónica en Wikipedia.
¿Por qué elegir el JGB37?
La serie JGB37 es muy popular porque combina un tamaño compacto con una caja reductora robusta y un eje estándar de 6 mm, fácil de acoplar a ruedas, poleas y brazos. Existen versiones de distintas velocidades con el mismo cuerpo, así que si tu proyecto necesita más rapidez o más fuerza puedes cambiar el motor sin modificar el soporte. Este motorreductor 12V de 12 RPM es la opción ideal cuando la prioridad es la fuerza y un movimiento lento y controlado.
Galería de imágenes
Preguntas frecuentes sobre el motorreductor JGB37 12V
¿Qué voltaje usa?
12V DC.
¿A qué velocidad gira?
12 vueltas por minuto.
¿Se puede invertir el giro?
Sí, invirtiendo la polaridad o con un puente H.
¿Qué diámetro tiene el eje?
6 mm, con cara plana.
