La pantalla LCD 1602A azul es una de las pantallas más usadas en electrónica y robótica educativa. Muestra 16 caracteres en cada una de sus 2 líneas, con letras blancas sobre fondo azul retroiluminado. Su controlador compatible con el estándar HD44780 la hace fácil de usar con Arduino, ESP32, PIC y Raspberry Pi, gracias a librerías disponibles para casi cualquier plataforma.
Contenido
Características de la LCD 1602A
- Formato: 16 caracteres x 2 líneas
- Color: fondo azul con caracteres blancos
- Retroiluminación LED
- Controlador compatible HD44780
- Alimentación: 5V
- Interfaz paralela de 4 u 8 bits (16 pines)

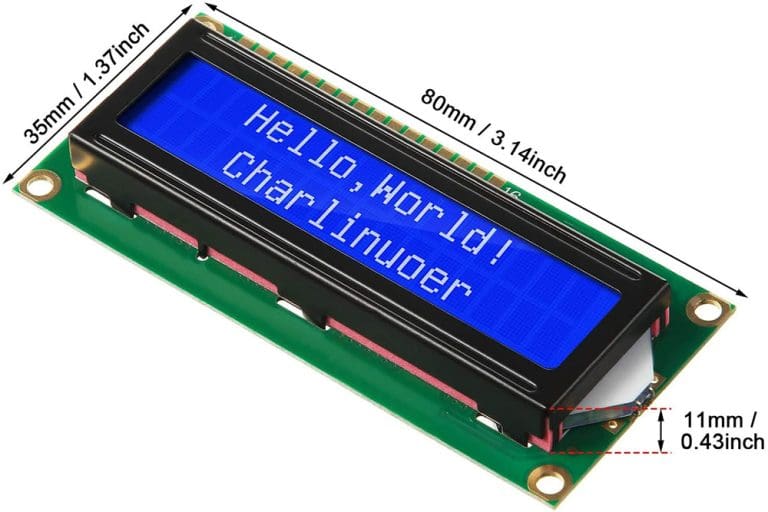

- Medidas aproximadas del módulo: 80 x 36 mm
Si quieres ahorrar pines, puedes agregar un adaptador I2C (PCF8574) que se suelda en la parte posterior y reduce la conexión a solo 4 cables. Consulta si la versión disponible incluye el adaptador.
Conexión con Arduino (modo 4 bits)
Conecta VSS a GND y VDD a 5V. El pin V0 controla el contraste: conéctalo al cursor de un potenciómetro de 10 kΩ entre 5V y GND. RS, E y D4 a D7 van a pines digitales del Arduino, y RW a GND. Los pines A y K alimentan la retroiluminación (A a 5V a través de una resistencia si tu módulo no la incluye, K a GND). En el código, usa la librería LiquidCrystal indicando los pines que elegiste.
Si la pantalla no muestra nada
El problema más común es el contraste: gira el potenciómetro hasta que aparezcan los caracteres o la fila de cuadros. Si ves solo cuadros en la primera fila, la pantalla está alimentada pero no recibe datos; revisa las conexiones y los pines definidos en el programa. Con adaptador I2C, verifica la dirección (normalmente 0x27 o 0x3F) con un escáner I2C.
Uso con ESP32 y Raspberry Pi
La pantalla funciona a 5V. Con placas de 3.3V, la mayoría de módulos aceptan las señales de control, pero conviene usar un adaptador I2C y, si es necesario, un convertidor de niveles. Alimenta siempre la pantalla y la retroiluminación con 5V.
Aplicaciones de la pantalla azul 16×2
- Termómetros y estaciones meteorológicas
- Relojes y temporizadores
- Menús de configuración en máquinas y proyectos
- Contadores, medidores y sistemas de acceso
- Prácticas de programación en colegios e institutos
Consejos
Puedes crear hasta 8 caracteres personalizados para mostrar íconos como grados, flechas o baterías. Para proyectos con batería, apaga la retroiluminación cuando no se usa para reducir el consumo.
Para conocer más sobre este tipo de pantallas, revisa el artículo sobre la pantalla de cristal líquido en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Pantalla LCD 1602A Azul 16×2 con Retroiluminación, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
¿Por qué elegir la LCD 1602A?
La LCD 1602A es económica, consume poco, se lee bien en interiores y cuenta con miles de ejemplos y tutoriales en internet. Por eso es la primera pantalla que usan la mayoría de estudiantes de Arduino. Una vez dominada, es fácil pasar a pantallas más grandes como la 2004 o a pantallas gráficas OLED y TFT. Si necesitas mostrar solo texto y números, la LCD 1602A sigue siendo una de las opciones más prácticas y confiables.

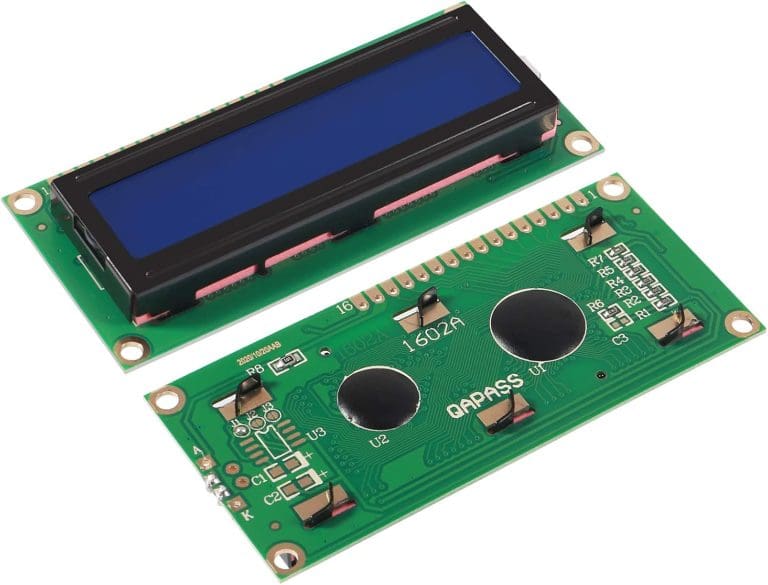

Galería de imágenes
Preguntas frecuentes sobre LCD 1602A
¿Necesita potenciómetro?
Sí, para ajustar el contraste, salvo que uses un adaptador I2C que ya lo incluye.
¿Cuántos pines usa?
En modo 4 bits usa 6 pines de datos y control; con I2C solo 2.
¿Funciona con ESP32?
Sí, preferiblemente con adaptador I2C y alimentación de 5V.
¿Puedo mostrar caracteres especiales?
Sí, puedes crear hasta 8 caracteres personalizados.
