El probador de tierra tipo pinza UT272+ es un instrumento para medir la resistencia de puesta a tierra de una instalación eléctrica de forma rápida, abrazando el conductor de tierra con su pinza. A diferencia del método tradicional de tres picas, no requiere clavar electrodos auxiliares ni desconectar la puesta a tierra, lo que ahorra mucho tiempo en inspecciones y mantenimiento.
Contenido
¿Cómo funciona un probador de tierra de pinza?
La pinza contiene dos bobinas: una induce una tensión conocida en el conductor de tierra y la otra mide la corriente que circula por el lazo. Con esos dos valores, el instrumento calcula la resistencia del lazo de tierra. Este método funciona en sistemas con múltiples puestas a tierra conectadas en paralelo, como torres, postes, edificios y sistemas de telecomunicaciones, donde existe un camino de retorno.
En una puesta a tierra única y aislada, sin lazo de retorno, el método de pinza no es aplicable y se debe usar el método de picas.
Características del UT272+
- Medición de resistencia de tierra sin picas auxiliares
- Medición de corriente de fuga en el conductor de tierra
- Pantalla LCD retroiluminada
- Alimentación por pilas AA

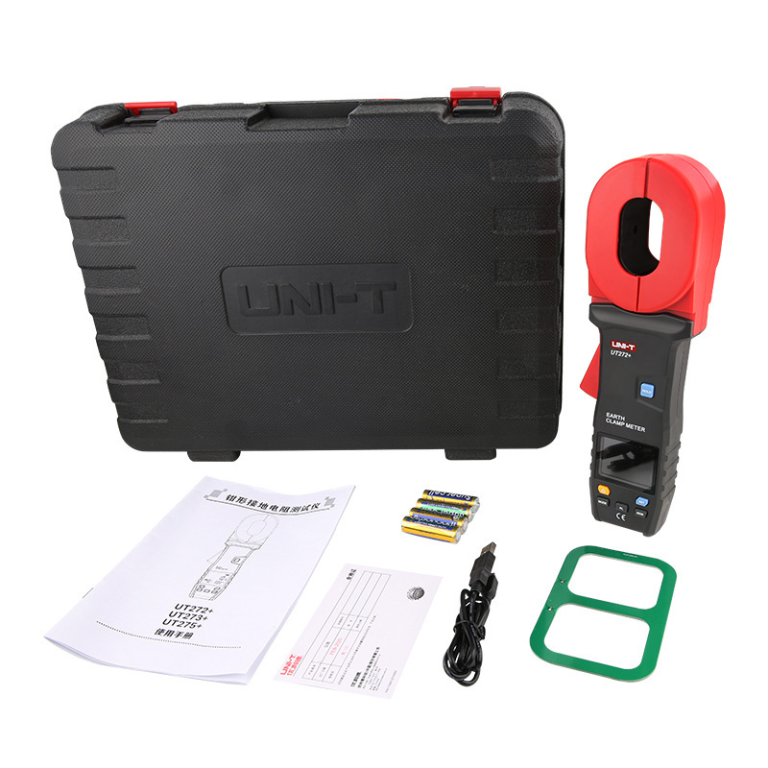

- Incluye manual y funda
Los rangos y la precisión exactos se indican en el manual del equipo. Si necesitas un dato específico para tu trabajo, consúltanos por WhatsApp antes de comprar.
Aplicaciones
- Inspección de puestas a tierra en tableros y edificios
- Mantenimiento de torres de telecomunicaciones y antenas
- Sistemas de pararrayos
- Subestaciones y redes de distribución
- Detección de corrientes de fuga a tierra
Consejos de medición
Antes de medir, cierra la pinza en el aire y verifica que las caras de contacto estén limpias, ya que la suciedad afecta la lectura. Abraza solo el conductor de tierra, centrado en la pinza. Toma varias lecturas y compara con mediciones anteriores para detectar degradación. Si la lectura de corriente de fuga es alta, investiga la causa antes de seguir trabajando.
Seguridad
Usa equipo de protección personal y respeta las normas de seguridad eléctrica. No utilices el instrumento en conductores de fase con tensión peligrosa expuesta y revisa que la carcasa esté en buen estado antes de cada uso.
Para conocer los fundamentos de los sistemas de protección, revisa el artículo sobre la toma de tierra en Wikipedia.
¿Por qué es importante medir la puesta a tierra?
Una puesta a tierra en buen estado protege a las personas contra descargas eléctricas, permite que actúen las protecciones diferenciales y evita daños en equipos electrónicos sensibles por sobretensiones y descargas atmosféricas. Con el tiempo, la corrosión de los electrodos, la sequedad del terreno y las conexiones flojas aumentan la resistencia, por lo que se recomienda medirla de forma periódica, especialmente antes de la temporada de lluvias y tormentas.
Ventajas del método de pinza
El método de pinza reduce el tiempo de medición de varios minutos a pocos segundos por punto, no requiere espacio libre alrededor para clavar picas y permite medir en zonas urbanas con piso de cemento. Es especialmente útil para empresas de mantenimiento que deben revisar decenas de puntos de tierra en una sola jornada.
Galería de imágenes
Preguntas frecuentes sobre probador de tierra
¿Necesita picas?
No, mide por inducción con la pinza en sistemas con lazo de tierra.
¿Sirve para una sola jabalina aislada?
No, en ese caso se usa el método de tres picas.
¿Mide corriente de fuga?
Sí, también mide la corriente que circula por el conductor de tierra.
¿Qué pilas usa?
Usa pilas AA; consulta el manual para la cantidad.
