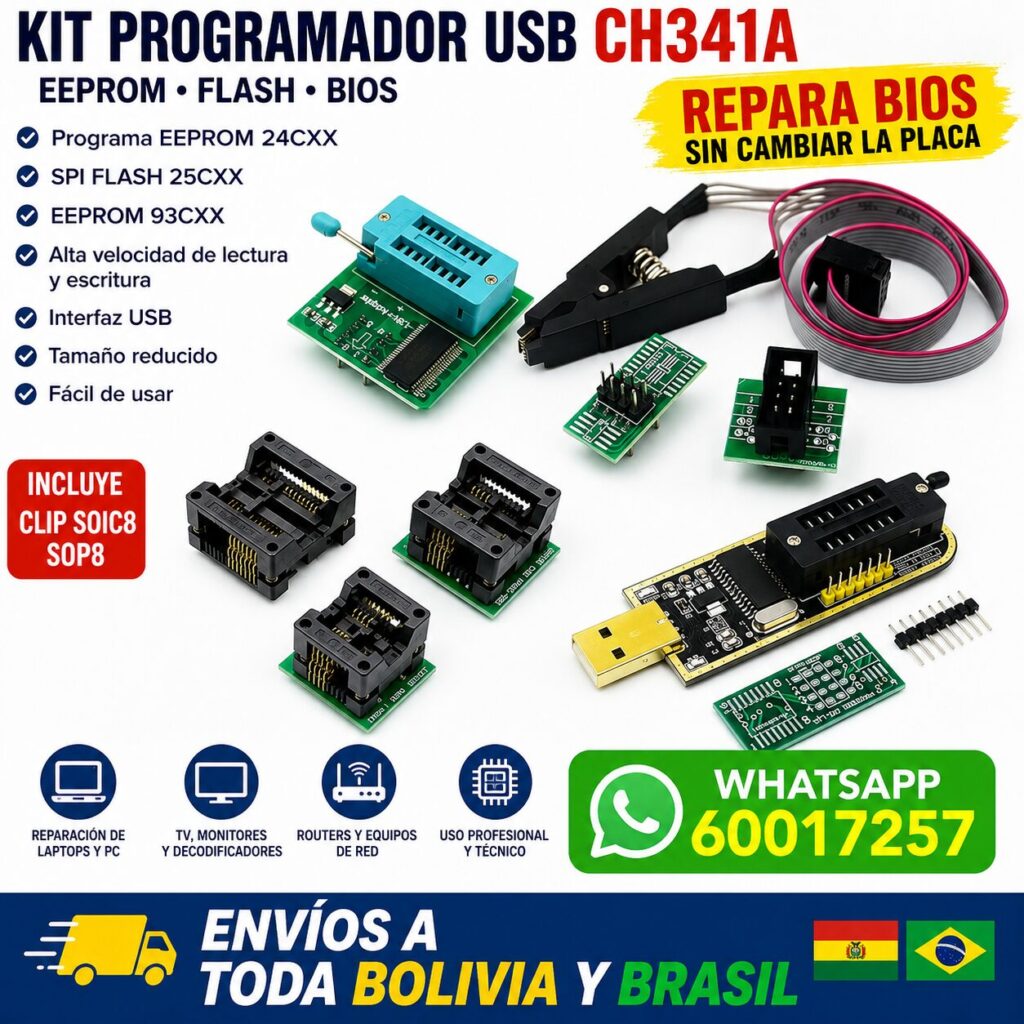

El programador CH341A es uno de los programadores de BIOS más usados en talleres de reparación por su bajo costo y su compatibilidad con muchas memorias. Se conecta por USB a la computadora y permite leer, respaldar, borrar y grabar memorias SPI Flash y EEPROM. Con él puedes recuperar una laptop que no enciende por una BIOS dañada, actualizar el firmware de un televisor o clonar la memoria de un equipo, muchas veces sin cambiar la placa.
¿Qué puedes hacer con un programador de BIOS?
- Laptops y placas madre: recuperar o actualizar la BIOS dañada.
- Televisores LED y monitores: reparar fallas de firmware o de reinicio constante.
- Decodificadores y routers: respaldo y recuperación de firmware.
- Equipos industriales: lectura y copia de memorias de configuración.
- Desarrollo electrónico y laboratorios: prácticas con memorias seriales.
Ficha técnica del programador CH341A
- Modelo: CH341A USB Programmer.
- Interfaz: USB 2.0.
- Memorias compatibles: EEPROM serie 24CXX, SPI Flash serie 25CXX y EEPROM serie 93CXX.
- Alimentación: 5V por USB.
- Accesorio incluido: clip SOIC8 / SOP8 para leer chips en la placa.
- Sistemas: Windows (versiones de 32 y 64 bits).
Cómo usar el programador CH341A
- Instala el controlador y el software del programador en tu computadora.
- Coloca la memoria en el zócalo del programador o usa el clip SOIC8 sobre el chip en la placa (con el equipo desconectado).
- Respeta la posición de la pata 1 del chip, marcada con un punto.
- Conecta el programador por USB y selecciona el modelo exacto de la memoria en el software.
- Haz primero una lectura y guarda el archivo como respaldo.
- Borra, graba el archivo nuevo y verifica la grabación.
Precauciones importantes
Muchas memorias modernas de laptops trabajan a 1.8V. Leerlas o grabarlas directamente con el CH341A, que trabaja con 3.3V, puede dañarlas: para esos chips necesitas un adaptador de 1.8V. Algunas versiones del CH341A también entregan 5V en ciertas líneas al usar memorias de la serie 25; si trabajas mucho con BIOS, verifica tu versión o aplica la modificación a 3.3V. Y nunca grabes sin haber guardado antes el contenido original.
Clip SOIC8 o zócalo
El clip permite leer el chip sin desoldarlo, lo que ahorra mucho tiempo. Sin embargo, en algunas placas otros componentes conectados a la memoria interfieren con la lectura. Si el software no reconoce el chip con el clip, la solución es retirarlo con aire caliente y colocarlo en el zócalo o en un adaptador SOIC8 a DIP8.
¿Por qué es tan popular?
Por su precio accesible, su tamaño compacto y la gran cantidad de información y tutoriales disponibles. Para un técnico que empieza en la reparación de BIOS, es la herramienta de entrada ideal; para un taller con experiencia, es un programador de respaldo práctico para trabajos rápidos.
Si quieres conocer más sobre el firmware que se graba con este equipo, consulta el artículo sobre la BIOS en Wikipedia.
Accesorios recomendados
Para trabajar con más seguridad y versatilidad, complementa el programador con un adaptador de 1.8V para memorias de bajo voltaje y un adaptador SOIC8 a DIP8 para chips desoldados. Con estos tres elementos cubres la gran mayoría de memorias BIOS y EEPROM que encontrarás en laptops, placas madre, televisores y routers.
Preguntas frecuentes sobre el programador CH341A
¿Incluye el clip SOIC8?
Sí, incluye clip SOIC8 / SOP8 para leer chips en la placa.
¿Sirve para memorias de 1.8V?
Necesitas un adaptador de 1.8V adicional para no dañar esas memorias.
¿Funciona en Windows 10?
Sí, funciona en Windows de 32 y 64 bits con el controlador adecuado.
¿Puedo reparar la BIOS de una laptop?
Sí, es uno de sus usos más comunes. Guarda siempre un respaldo antes de grabar.
