El relé automotriz de 12V y 40A con 4 pines es un interruptor electromecánico que permite encender cargas de alta corriente usando una señal de baja corriente. Es indispensable al instalar faros auxiliares, neblineros, bocinas, ventiladores, bombas de combustible o cualquier accesorio que consuma más de lo que soporta un interruptor del tablero.
Contenido
¿Para qué sirve un relé en el auto?
Los interruptores del tablero y las salidas de los módulos electrónicos están diseñados para corrientes pequeñas. Si los usas para manejar directamente un faro de alta potencia, se calientan, se queman o pueden provocar un incendio. El relé resuelve el problema: el interruptor solo energiza la bobina, que consume muy poco, y el contacto interno del relé maneja la corriente alta por un circuito corto con cable grueso.
Características del relé de 40A
- Voltaje de bobina: 12V DC
- Corriente máxima del contacto: 40A
- Número de pines: 4
- Contacto: normalmente abierto (NA)
- Temperatura de trabajo: aproximadamente −40 a +85 °C

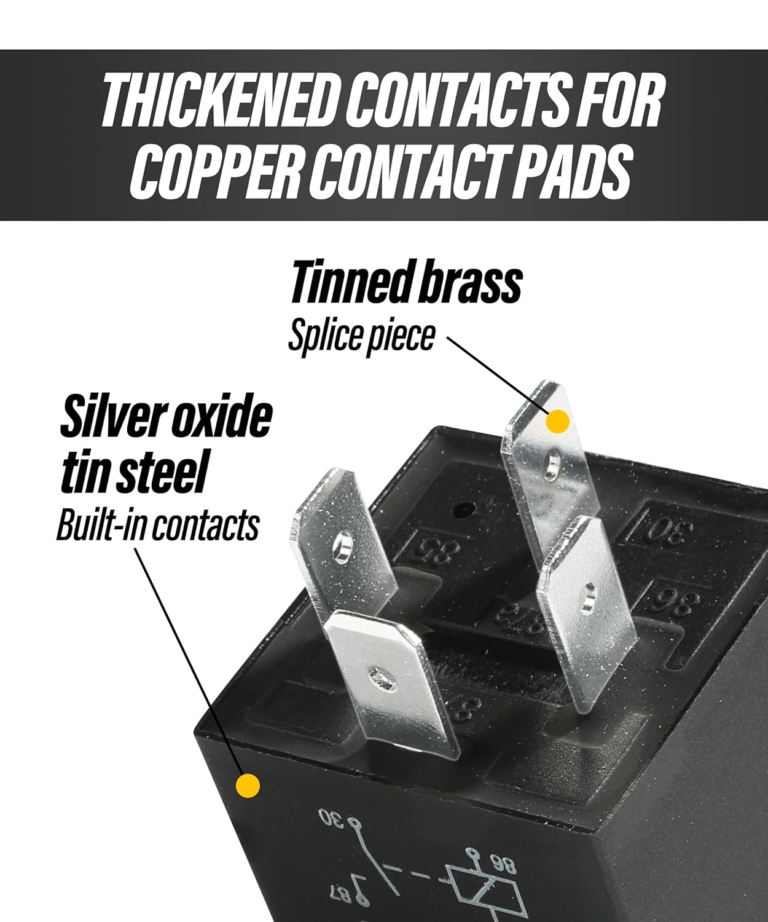

Identificación de los pines
- Pin 30: entrada de corriente desde la batería (con fusible)
- Pin 87: salida hacia la carga
- Pin 85: negativo de la bobina (masa o señal)
- Pin 86: positivo de la bobina (desde el interruptor)
Cuando la bobina se energiza, el contacto une el pin 30 con el 87 y la carga se enciende. Verifica siempre la numeración impresa en el relé, ya que algunos modelos tienen diodo o resistencia interna y la polaridad de la bobina importa.
Instalación paso a paso
- Coloca un fusible cerca de la batería en el cable que va al pin 30, dimensionado según la carga.
- Conecta el pin 87 a la carga con un cable de sección adecuada.
- Conecta el pin 86 al interruptor y el pin 85 a masa.
- Usa un zócalo para relé con cables para una instalación más limpia y segura.
- Prueba el funcionamiento y fija el relé lejos del calor del motor y de salpicaduras.
Aplicaciones
Faros auxiliares y barras LED, bocinas de alto volumen, electroventiladores, bombas de combustible, compresores, calefactores de asientos, alarmas y accesorios en motos, camiones y maquinaria. También se usa en proyectos de 12V con Arduino mediante un transistor que active la bobina.
Para conocer el principio de funcionamiento de este componente, revisa el artículo sobre el relé en Wikipedia.
Ventajas de usar un relé automotriz
Instalar un relé automotriz protege el interruptor original del vehículo, reduce la caída de voltaje porque el circuito de potencia es más corto y permite que los faros o accesorios trabajen con su brillo y potencia completos. Además, facilita el diagnóstico de fallas: si el accesorio no funciona, basta con revisar el fusible, el relé y la señal de control. Por su bajo costo, conviene tener un relé automotriz de repuesto en la caja de herramientas del auto.
Cómo probar el relé
Aplica 12V entre los pines 85 y 86: deberías escuchar un clic. Con un multímetro en continuidad, comprueba que los pines 30 y 87 se unen solo cuando la bobina está energizada. Si no hay clic o no hay continuidad, reemplázalo.
Galería de imágenes
Preguntas frecuentes sobre relé automotriz
¿Qué diferencia hay entre 4 y 5 pines?
El de 5 pines tiene además un contacto normalmente cerrado (87a); el de 4 pines solo tiene contacto NA.
¿Sirve para 24V?
No, la bobina es de 12V. Para camiones de 24V usa un relé de 24V.
¿Necesito fusible?
Sí, siempre instala un fusible en la línea del pin 30 cerca de la batería.
¿Puedo activarlo con Arduino?
Sí, mediante un transistor o un módulo driver, nunca directo desde el pin.
