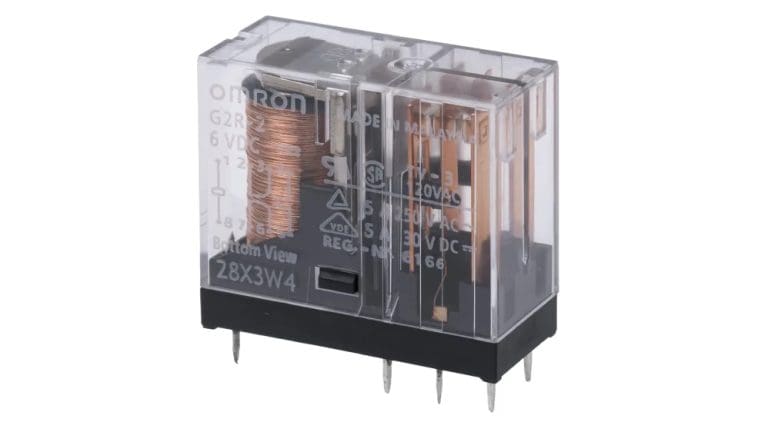

Relé OMRON G2R-2 12V: El relé G2R 2 de OMRON es un relé de potencia para placa de circuito impreso con dos contactos conmutados independientes y bobina de 12 V DC. Es un repuesto habitual en tarjetas de control industrial, variadores, equipos de aire acondicionado, calderas, sistemas de seguridad y electrodomésticos.
Su cuerpo transparente permite verificar visualmente el accionamiento.
Contenido
Características
- Modelo: G2R-2, bobina 12 V DC.
- Contactos: 2 conmutados (DPDT).
- Capacidad de contacto según la etiqueta: 5 A a 250 V AC / 30 V DC por contacto.
- Montaje: placa de circuito impreso, 8 pines.
No confundir con el G2R-1, de un solo contacto y mayor corriente (10 a 16 A). Verifica el modelo exacto y la tensión de bobina del relé original antes de reemplazarlo.
Cómo reemplazarlo
- Desconecta el equipo y descarga los capacitores.
- Identifica el relé y toma nota de su orientación.
- Desuelda los 8 pines con malla o bomba.
- Coloca el nuevo relé con la misma orientación y suelda.
- Prueba el funcionamiento antes de cerrar el equipo.
Señales de falla de un relé
- Se escucha el clic, pero la carga no enciende (contactos gastados).
- No se escucha el clic (bobina abierta o falta de tensión).
- La carga enciende de forma intermitente.
Aplicaciones
- Tarjetas de control industrial y PLC.
- Aires acondicionados y calderas.
- Equipos de seguridad y alarmas.
- Proyectos que requieren dos circuitos conmutados a la vez.
Para conocer cómo funciona este componente, consulta el artículo sobre el relé en Wikipedia.
Asesoría y envíos de Electrónica Cyber
Si tienes dudas antes de comprar Relé OMRON G2R-2 12V DC DPDT para PCB, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.
Antes de comprar
Revisa las fotos y la ficha técnica, compara medidas y conectores con tu equipo o proyecto y, si tienes cualquier duda sobre Relé OMRON G2R-2 12V DC DPDT para PCB, envíanos una foto de lo que tienes por WhatsApp. Nuestro equipo te confirmará si es el repuesto o componente correcto y te sugerirá los accesorios que podrías necesitar para la instalación.
Por qué elegir un relé de marca reconocida
En equipos industriales, el relé es uno de los componentes que más trabaja y uno de los primeros en fallar. Un relé con buena calidad de contactos y bobina estable mantiene su funcionamiento durante muchos más ciclos, evitando visitas técnicas repetidas. Al reemplazar un relé, conviene usar el mismo modelo o un equivalente de especificaciones iguales o superiores.
Herramientas recomendadas
Para el cambio necesitarás un cautín de buena potencia, malla desoldadora o bomba de desoldar, flux y un multímetro para verificar la bobina y los contactos. En Electrónica Cyber encuentras relés de distintos modelos y tensiones, además de las herramientas para su reemplazo.
Galería de imágenes
Preguntas frecuentes sobre relé G2R 2
¿El relé G2R 2 es de 16 A?
No, el G2R-2 tiene dos contactos de 5 A; el de mayor corriente es el G2R-1.
¿Cuántos contactos tiene?
Dos contactos conmutados (DPDT).
¿Qué tensión de bobina tiene?
12 V DC.
¿Se monta en riel DIN?
No directamente; es para placa, aunque existen zócalos para este formato.
