Relé SRD-03VDC-SL-C de 3V DC y 5 Pines – Relay de 10A para ESP32, Circuitos de 3.3V, Pilas y Domótica

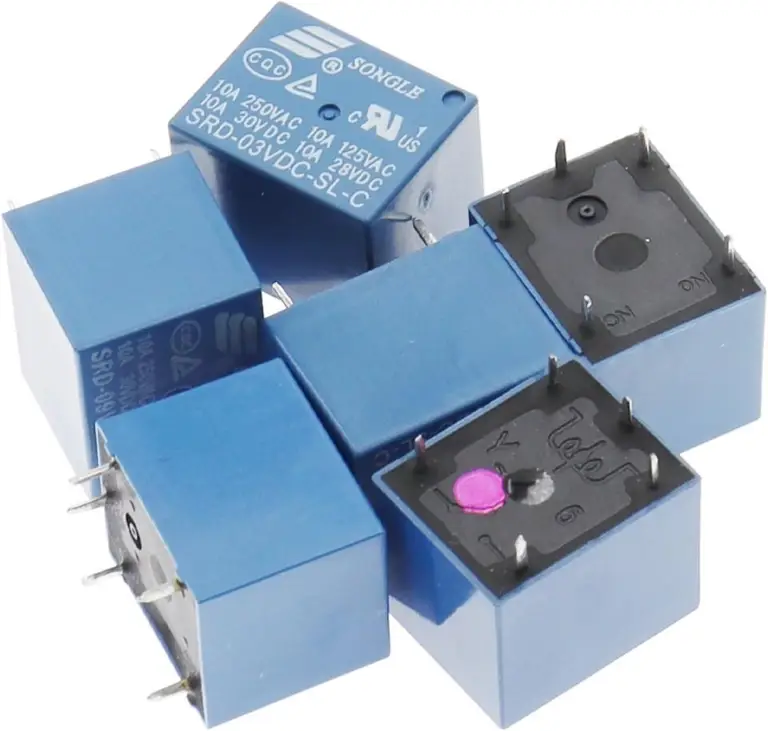

Relé SRD-03VDC-SL-C de 3V DC: El SRD-03VDC-SL-C es un relay 3V de la serie SRD con bobina diseñada para bajo voltaje. Es una buena opción en circuitos alimentados con 3.3V, como los basados en ESP32, ESP8266 o placas de bajo consumo, y en equipos con dos pilas. Con su bobina activada, sus contactos pueden manejar hasta 10A para encender luces, ventiladores, bombas pequeñas o electroválvulas.

Los 5 pines

• 2 pines de bobina: reciben los 3V que activan el relé.
• COM: contacto común.
• NA: se cierra al activar el relé.
• NC: está cerrado en reposo y se abre al activar.

Características

• Modelo: SRD-03VDC-SL-C.
• Voltaje de bobina: 3V DC.
• Contactos: 10A a 250V AC o 10A a 30V DC.
• Configuración: 1 contacto conmutado (SPDT).
• Montaje: para soldar en placa.

Importante: la bobina consume bastante corriente

Al tener una bobina de bajo voltaje, este relé necesita más corriente que uno de 5V o 12V para activarse, del orden de 100 mA o más. Un pin de ESP32 entrega solo unos mA, así que siempre se necesita un transistor o un MOSFET para manejar la bobina, alimentado desde la línea de 3.3V con capacidad suficiente. Verifica que tu regulador de 3.3V soporte ese consumo adicional.

Cómo conectarlo con ESP32

1. Conecta un extremo de la bobina a 3.3V.
2. Conecta el otro extremo al colector de un transistor NPN o al drenador de un MOSFET de nivel lógico.
3. Coloca un diodo en paralelo con la bobina, en sentido inverso.
4. Conecta la base o compuerta al pin del ESP32 mediante una resistencia.
5. Conecta la carga entre COM y NA.

¿Cuándo elegirlo?

Si tu circuito solo dispone de 3.3V, este relé evita agregar otra fuente. Si tienes 5V disponibles, un relé de 5V suele ser más eficiente. Al reemplazar un relé en una placa, usa siempre el mismo voltaje de bobina que el original.

Seguridad

Para cargas de 220V, asegura el aislamiento entre la parte de control y la de potencia, y trabaja siempre sin energía. Para cargas grandes o motores, comanda un contactor con el relé.

Si quieres conocer cómo funciona este componente, consulta el artículo sobre el relé en Wikipedia.

Ventajas del relay 3V de 5 pines

Con un relay 3V puedes diseñar circuitos que funcionan completamente con una línea de 3.3V, sin necesidad de una segunda fuente de 5V o 12V para las bobinas. Esto simplifica proyectos compactos con ESP32 y equipos alimentados con dos pilas o con una batería de litio regulada. Su formato de 5 pines, igual al de toda la serie SRD, permite reemplazarlo fácilmente y encaja en placas de relés estándar. Si tu proyecto controla varias cargas, considera el consumo total de las bobinas al dimensionar el regulador. Un relay 3V bien elegido te dará un control confiable de luces, bombas y otros equipos desde tu microcontrolador.

Si tienes dudas sobre el modelo correcto para tu placa o proyecto, envíanos una foto por WhatsApp y te ayudamos a elegir el componente adecuado antes de comprar.

Asesoría y envíos de Electrónica Cyber

Si tienes dudas antes de comprar Relé SRD-03VDC-SL-C de 3V DC y 5 Pines, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.

Galería de imágenes

Preguntas frecuentes sobre el relay de 3V y 5 pines

¿Qué voltaje de bobina tiene?

3V DC.

¿Sirve para ESP32?

Sí, mediante un transistor o MOSFET para manejar la bobina.

¿Cuánta corriente soportan los contactos?

Hasta 10A a 250V AC o 30V DC.

¿Lo conecto directo al pin?

No, la bobina necesita más corriente de la que entrega un pin.
