Sensor de Polvo GP2Y1010AU0F – Detector Óptico de Partículas para Medir Calidad del Aire con Arduino y ESP32

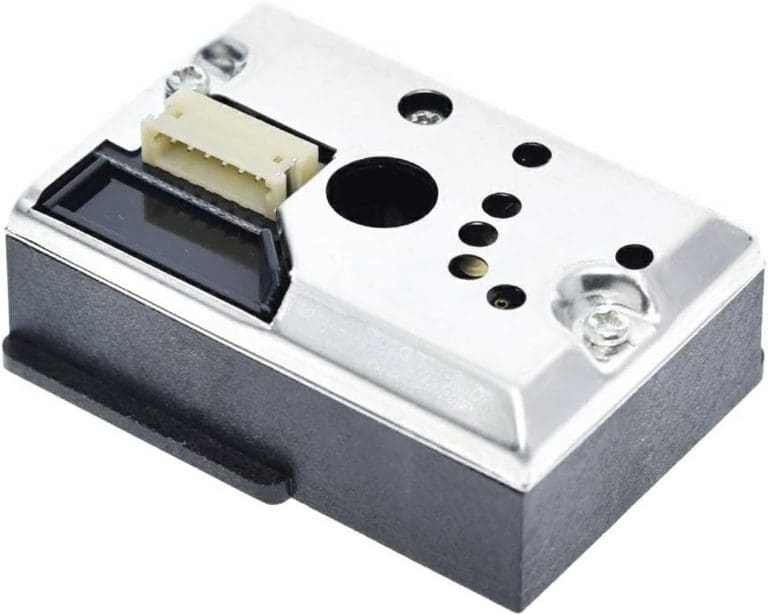

El GP2Y1010AU0F es un sensor óptico de polvo muy usado en purificadores de aire y proyectos educativos. Dentro de su cuerpo hay un LED infrarrojo y un fotodetector colocados en ángulo: cuando el aire con partículas pasa por el orificio central, el polvo refleja la luz del LED y el fotodetector la capta. Cuanto más polvo hay, mayor es la señal de salida. Con un Arduino o ESP32 puedes leer ese valor y estimar la concentración de partículas del ambiente.

Aplicaciones

• Monitores de calidad del aire caseros.
• Purificadores automáticos que se encienden al detectar polvo.
• Estaciones ambientales con ESP32 y envío de datos.
• Talleres de carpintería o pulido para controlar el polvo.
• Proyectos escolares sobre contaminación.

Características

• Modelo: GP2Y1010AU0F.
• Tipo: sensor óptico de partículas.
• Alimentación: 4.5 a 5.5V.
• Consumo: aproximadamente 20 mA.
• Salida: analógica.
• Rango de detección: hasta unos 500 µg/m³ según hoja de datos.

Cómo conectarlo a Arduino

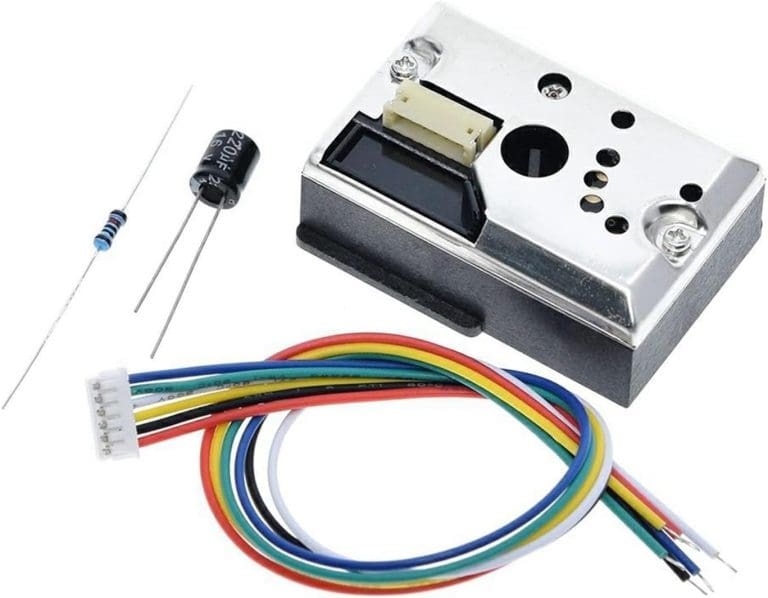

1. Conecta la alimentación del LED con una resistencia de 150 Ω y un capacitor de 220 µF, como indica la hoja de datos.
2. Conecta el pin de control del LED a un pin digital del Arduino.
3. Conecta la salida analógica del sensor a una entrada analógica, por ejemplo A0.
4. En tu programa, enciende el LED, espera unos 280 µs, lee la entrada analógica y apaga el LED.
5. Convierte el voltaje leído en una estimación de concentración con la fórmula de la hoja de datos.

Precisión y calibración

Este sensor indica la tendencia de la cantidad de polvo y es muy útil para detectar cambios, pero no es un instrumento de medición certificado. Cada unidad tiene un voltaje base distinto en aire limpio, por lo que conviene registrar ese valor y usarlo como referencia. Promedia varias lecturas para reducir el ruido. Para mediciones de PM2.5 más precisas existen sensores láser como el PMS5003.

Montaje

Ubícalo de forma que el aire pase por el orificio central, protegido de la luz directa y de corrientes de aire muy fuertes. Mantén el orificio limpio, ya que el polvo acumulado eleva el valor base. Evita la humedad excesiva y la condensación.

Si quieres conocer más sobre las partículas en el aire, consulta el artículo sobre el material particulado en Wikipedia.

Ventajas del sensor de polvo GP2Y1010AU0F

El GP2Y1010AU0F es económico, compacto y fácil de usar, por eso es el sensor de polvo más elegido para aprender sobre calidad del aire. Consume poca energía, responde rápido a los cambios y entrega una señal simple de leer con cualquier microcontrolador. Con un sensor de polvo y una pantalla puedes construir un indicador que cambie de color según el nivel de partículas, o un sistema que encienda un extractor cuando el aire se ensucia. Es un excelente punto de partida para proyectos ambientales en colegios, universidades y hogares preocupados por el aire que respiran.

Si tienes dudas sobre la compatibilidad o el uso de este producto en tu proyecto, escríbenos por WhatsApp y te ayudamos a elegir la mejor opción.

Asesoría y envíos de Electrónica Cyber

Si tienes dudas antes de comprar Sensor de Polvo GP2Y1010AU0F, escríbenos por WhatsApp: te ayudamos a confirmar compatibilidad, medidas y forma de instalación para que elijas el producto correcto a la primera. Enviamos a cualquier ciudad de Bolivia y atendemos pedidos de técnicos, instituciones educativas y empresas.

Galería de imágenes

Preguntas frecuentes sobre el sensor de polvo GP2Y1010AU0F

¿Qué detecta?

Partículas finas en el aire, como polvo y humo.

¿Funciona con Arduino?

Sí, con una entrada analógica y un pin digital para el LED.

¿Es un medidor certificado?

No, indica tendencias; para mayor precisión hay sensores láser.

¿Qué voltaje necesita?

De 4.5 a 5.5V.
